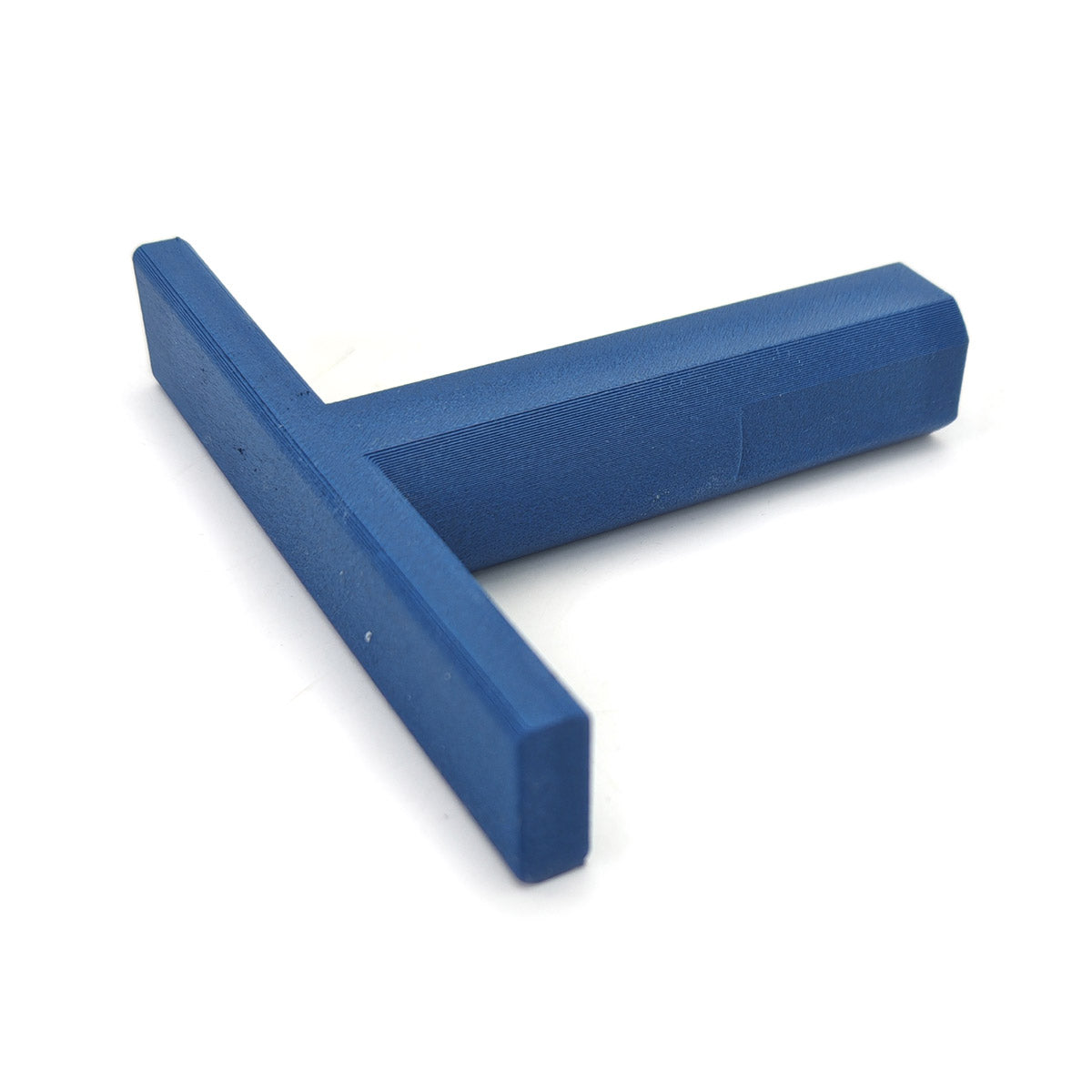

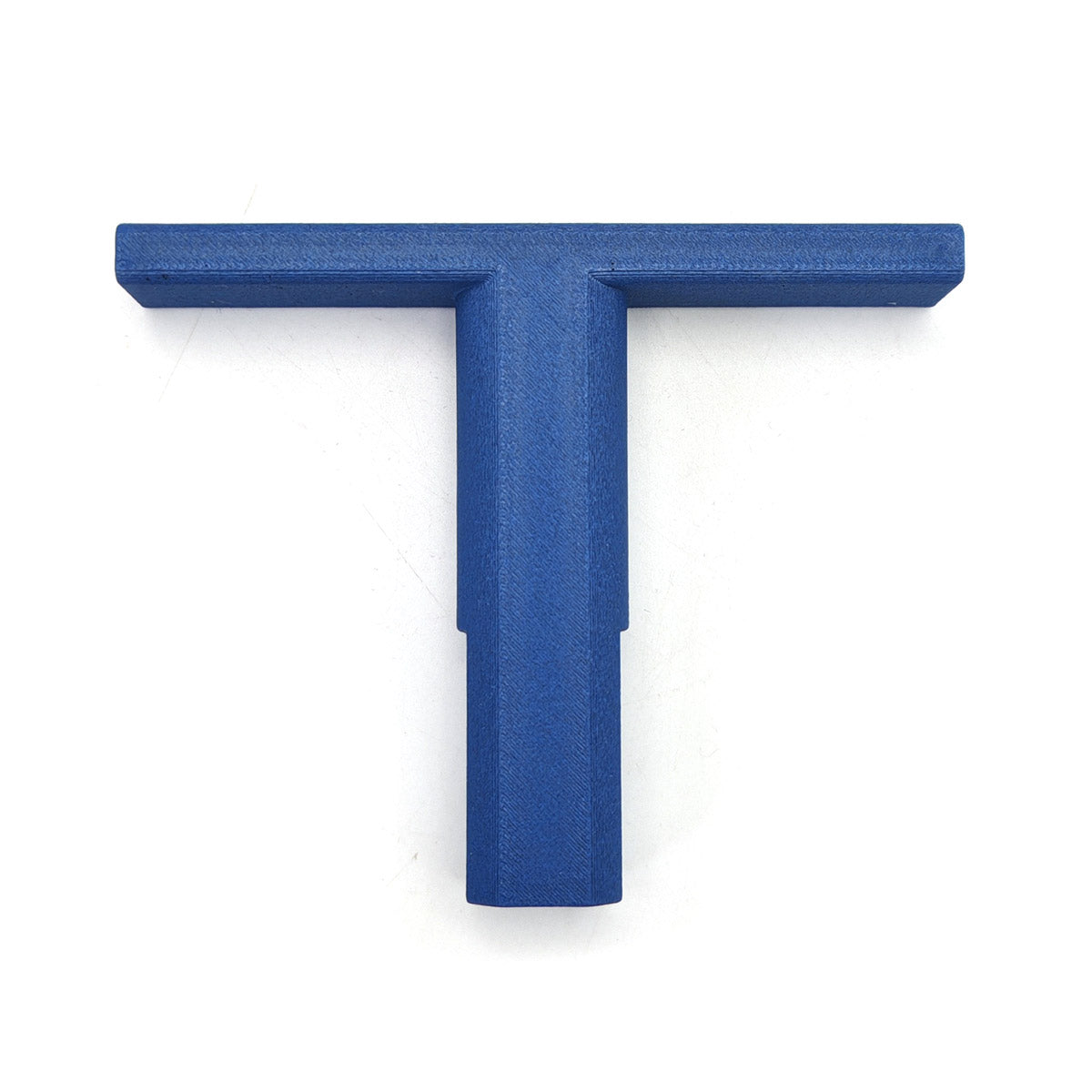

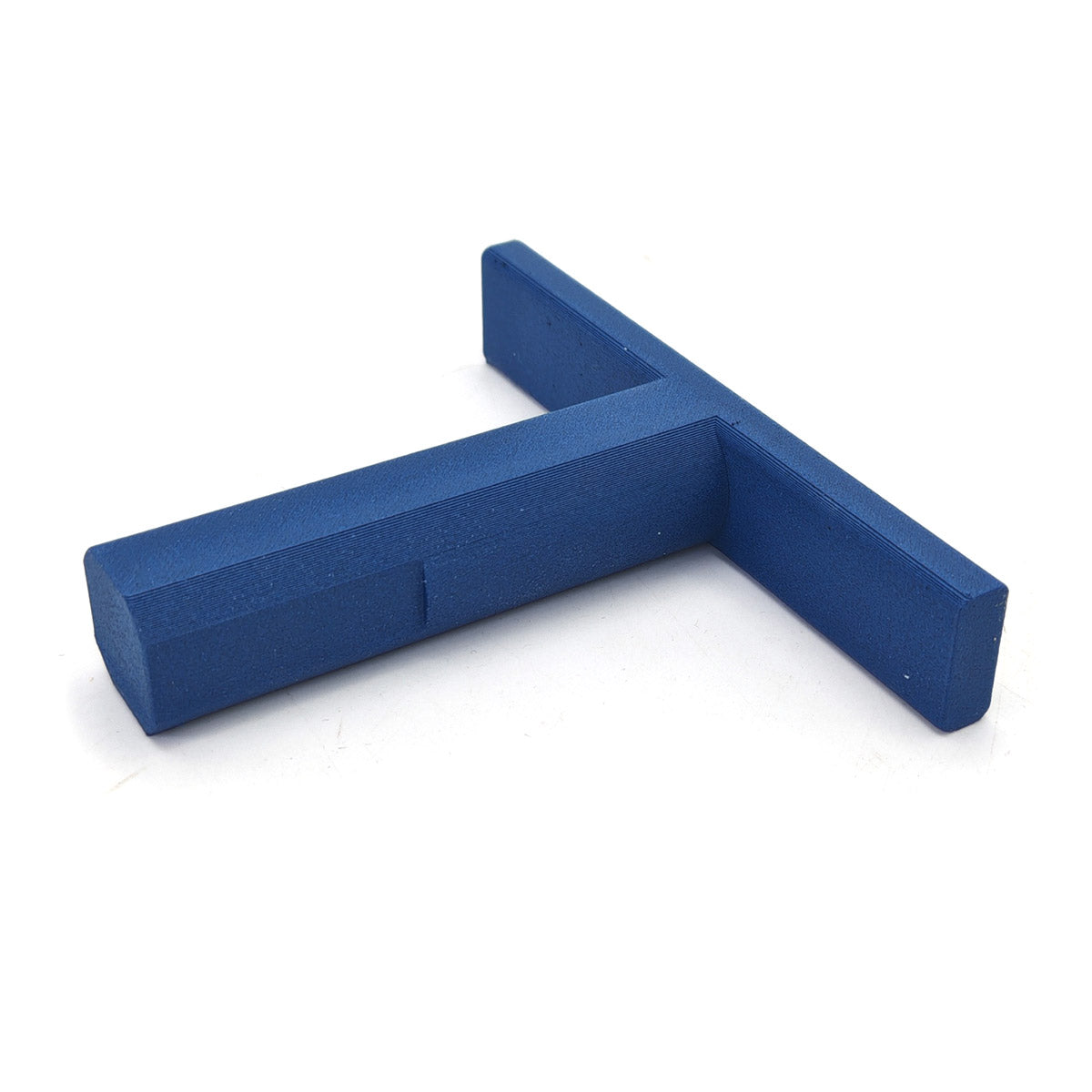

Impellerschlüssel für Elefant 10000/TS-12000 Pumpen

Der Impellerschlüssel für Elefant 10000 und TS-12000 Pumpen wurde speziell für einen sicheren, kraftsparenden Impellerwechsel entwickelt. Er ermöglicht das kontrollierte Lösen und Einsetzen des Impellers, ohne Bauteile zu beschädigen oder unnötige Kraft aufzuwenden.

Durch den passgenauen Sitz am Impeller und die optimale Hebelwirkung wird der Wartungsvorgang deutlich erleichtert – ideal für regelmäßige Pflege, Reparaturen oder den vorsorglichen Austausch bei Verschleiß.

• Passend für: Elefant 10000 / Elefant TS-12000
• Material: PETG-CF (carbonfaserverstärkt)
• Farbe: blau
• Einsatzbereich: Montage & Demontage von Impellern
• Funktion: kraftsparendes Lösen und Einsetzen des Impellers

So verwenden Sie den Impellerschlüssel – Schritt-für-Schritt-Anleitung

Der Impellerschlüssel von Blauteich wurde speziell dafür entwickelt, den Ausbau und Einbau eines Impellers zu erleichtern. Folgen Sie dieser Anleitung, um den verschlissenen Impeller sicher zu ersetzen:

1. Lösen Sie die Schrauben am Pumpenkopf und entfernen Sie den Pumpendeckel samt O-Ring. Legen Sie beide Teile sauber zur Seite.

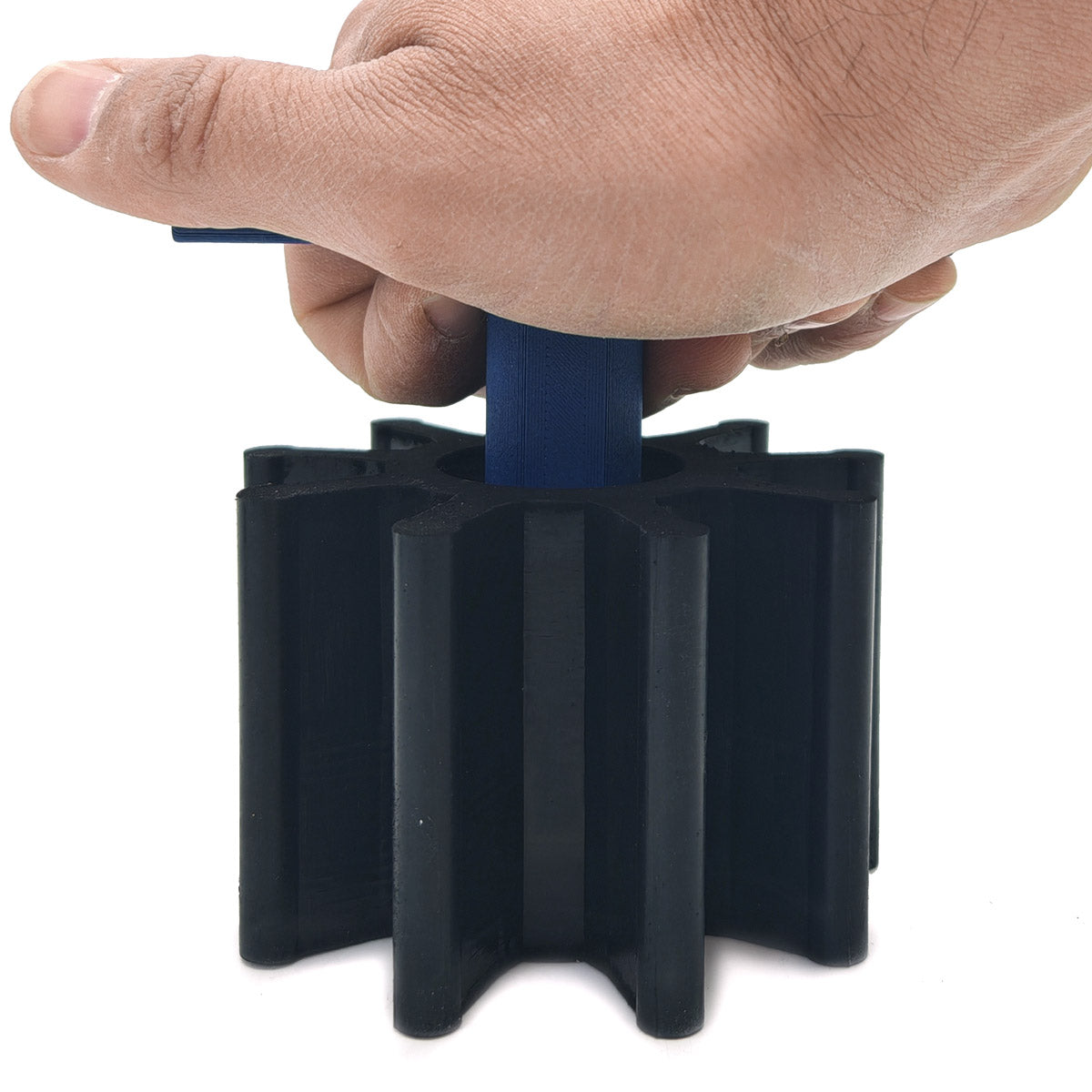

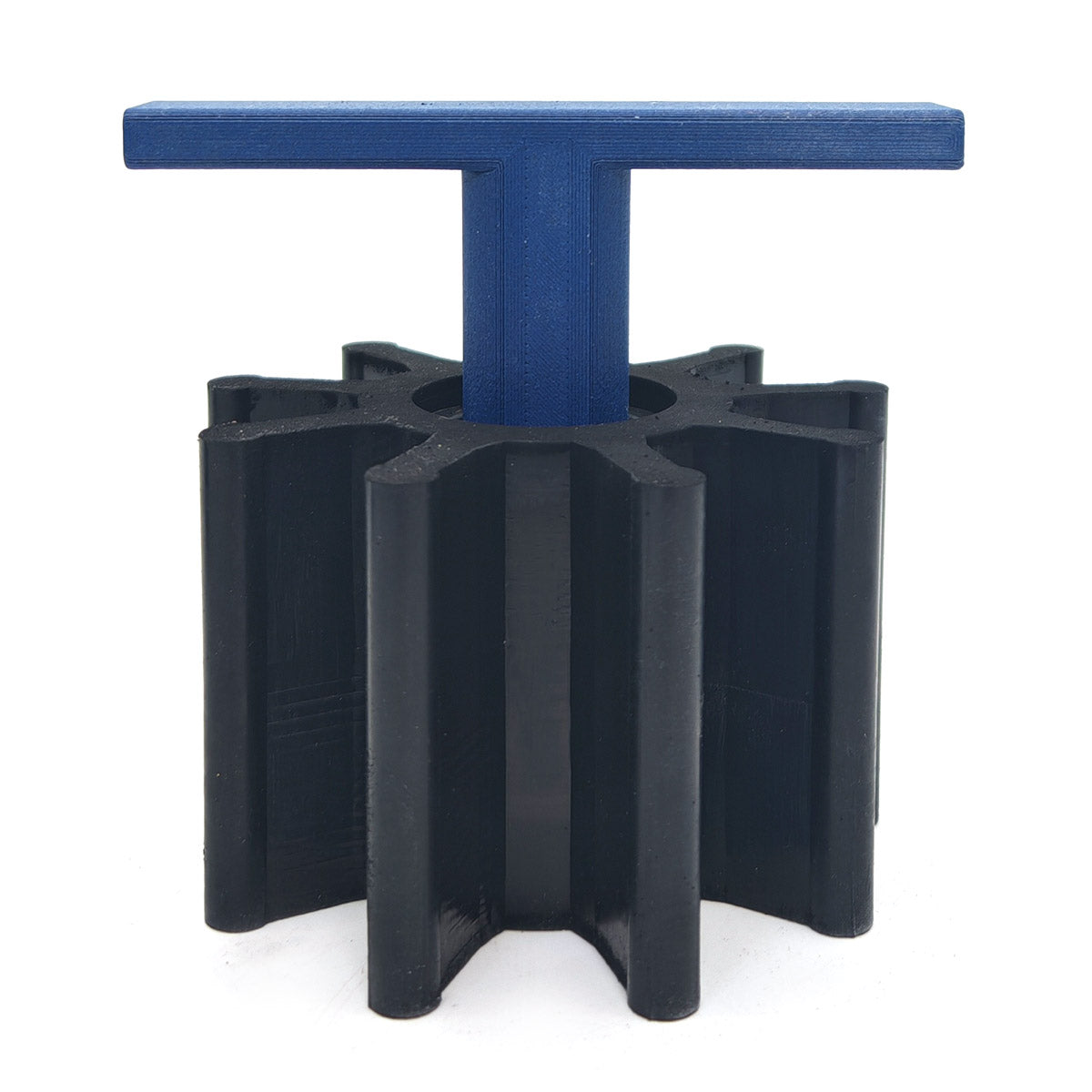

2. Schieben Sie den Stift des Impellerschlüssels in die Öffnung des Impellers.
3. Lösen Sie den Impeller durch eine gleichmäßige Drehbewegung und ziehen Sie ihn gleichzeitig aus dem Pumpengehäuse.
4. Entfernen Sie nun auch den O-Ring von der Rückseite des Pumpengehäuses und legen Sie ihn zur Seite.
5. Nehmen Sie den neuen Impeller zur Hand und führen Sie den Impellerschlüssel wieder in dessen Öffnung.
6. Drücken Sie den Impeller vorsichtig in das Pumpengehäuse, während Sie ihn gleichzeitig mit dem Schlüssel drehen. Durch die Drehbewegung richtet sich der Impeller mittig im Gehäuse aus.
7. Schieben Sie das Pumpengehäuse (noch ohne O-Ringe) mit dem Impeller auf die Pumpenwelle, prüfen Sie die zentrale Ausrichtung der Impeller-Öffnung im Pumpengehäuse, passen Sie diese gegebenenfalls durch drücken an und ziehen Sie es dann wieder ab.
8. Setzen Sie jetzt den O-Ring auf der Rückseite des Pumpengehäuses ein und schieben Sie das Gehäuse erneut auf die Pumpenwelle.
9. Platzieren Sie den O-Ring auf der Vorderseite des Gehäuses. Setzen Sie anschließend den Pumpendeckel wieder auf und drücken Sie ihn vorsichtig gegen die Dichtung.
10. Drehen Sie die beiden Schrauben wieder in die Gewinde des Flanschs und ziehen Sie sie mit einem maximalen Drehmoment von 20 Nm fest.

Tipp:
Achten Sie darauf, dass alle Dichtungen sauber und unbeschädigt sind.
